Hilfe bei indirekter Beleuchtung Wohnzimmer

[Svensson]

Hallo zusammen,
ich möchte meine Decke im Wohnzimmer mit einer indirekten Beleuchtung bestrahlen.
Könnt ihr mir hierbei helfen
ich brauche einen LED Stripe mit ca 12 m. Da ja die meisten nur 5m sind muss ich wohl mehrere nehmen.

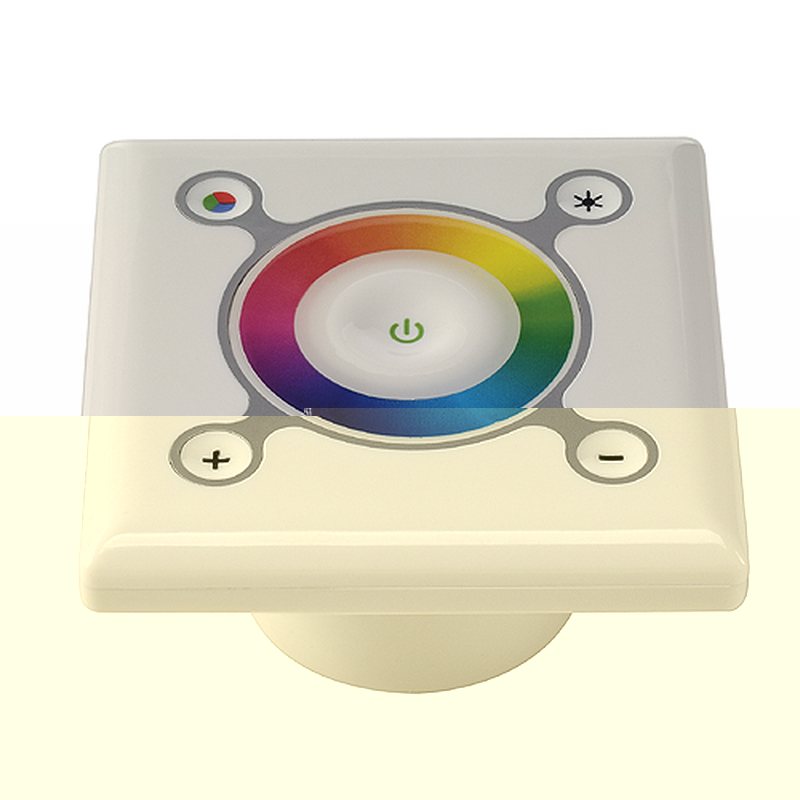

Dazu möchte ich mir einen LED Controller für die Lichtsteuerung in die Wand einbauen.(Foto im Anhang)
Das NEtzgerät hätte ich gerne in meinem Sicherungskasten auf die Hutschiene aufgeschnappt.
HAbe gelesen bei längeren LED Stripes muss man 2 mal eine Zuleizung legen? ich verstehe das aber nicht so ganz wie das mit dem Controller funktioniert.
Wäre schön wenn mir das jemand erklären könnte und evtl mir sagen könnte welches Netzteil ich brauche.

Vielen dank

[Light]

Hallo Svensson,

alles relative simpel
zumindest wenn du schon fix weißt welche Bänder du verwenden willst.

ein Beispiel:
Als LED-Band nimmst du das Nichia 24V Band aus dem Shop:
http://www.leds.de/LED-Leisten-Module/F ... m-24V.html
dort ist als Leistung 5W/50cm angegeben.
auf den Meter ergibt das:
10W/m
60Leds/m

bei diesem Band könntest du die 12Meter auch ordern - die kleinste Verkaufseinheit sind 50cm Stücke.

12m * 10W = 120W
daraus können wir auch den benötigten Strom Errechnen (P=U*I)
120W/24V = 5A

das bedeutet als Netzteil könntest du z.B. diese Meanwell 150W benutzen:
http://www.leds.de/LED-Zubehoer/Spannun ... -150W.html

als Hut-Schienen Variante kämen z.B. Folgende in Frage (links zu den Meanwell Datenblättern)
DR-120-24
Datasheet: http://www.meanwell.com/mw_search/dr-12 ... 0-SPEC.PDF
Manual: http://www.meanwell.com/webnet/search/d ... 20rail.pdf
oder das
NDR-120-24
Datasheet: http://www.meanwell.com/mw_search/NDR-1 ... 0-SPEC.PDF
Manual: http://www.meanwell.com/webnet/search/d ... 20rail.pdf

Achtung - die 120W sind hier dann voll ausgenutzt - also kein 'Headroom'.
Falls Du vorhast die LED-Beleuchtung Hauptsächlich auf Volldampf-Weiß laufen zu lassen solltest du ein Netzteil mit mehr als 120W benutzen.
Zum Sicherungskasten: Die Installation dort ist nur vom Elektriker erlaubt.

zu dem Controller - aufpassen das dieser dann auch mit den 24V und vorallem dem Strom zurecht kommt! (sind hier je Kanal ca 1,7A)
aus dem Shop würden z.B. diese Funktionieren:
Versteckte Montage mit IR-Fernbedinung:
http://www.leds.de/LED-Zubehoer/Steueru ... enung.html
Wand Montage und System-erweiterbar
http://www.leds.de/LED-Zubehoer/Steueru ... chpad.html

Bei beiden Controllern wäre die Verkabelung wie folgt:

Anschlussschema

Das wichtige hier immer wieder einspeisen - also das Kabel der zuleitung Parallel zum LED-Band zu führen.
das ist wichtig da die Leiterbahnen auf dem Band relativ dünn sind und dadurch einen relativ Hohen Spannungsabfall verursachen.

ich würde empfehlen einen Test-Aufbau zu machen. also ein Stück von z.B. 1m. um zu schauen wie es denn so wirkt..

hoffe das hilft dir schon mal ein bisschen.

sonnige grüße
stefan

PS: das Nichia band ist zwar etwas teurer als anderes dafür ist auch die Mischung der Farbe besser da die LEDs schon eine diffuse Vergussmasse benutzen. auch ist das Binning - also die Sortierung der LEDs homogener: keine Farbflecken durch unterschiedlich stark leuchtende Einzelfarben.. (kommt natürlich immer drauf an was dem eigene Anspruch genügt )

[Svensson]

Hi Stefan,
wow danke für diese super antwort und deine Mühe.
bräuchte ich dann so einen 8 Fach Verteiler damit ich die alle einspeisen kann?
und ich muss dann pro Lichtband vorne und hinten einspeisen?(Also diese 4 Poligen Stecker anbringen)
Danke nochmal
MFG Sven

[Light]

Hi Sven,

also ich würde das einfach löten -
entweder Einzellitze oder 2x 2poliges Lautsprecher Kabel nehmen (oder du findest ein Vierfach-Kabel allerdings ist das dann eventuell etwas störrischer beim verlegen) - bei 0,75mm² Querschnitt hast du aufjedenfall keine Leitungsverluste.
wie schon erwähnt - ich würde die Versorgungsleitung parallel zum LED-Band führen und immer an den Einspeisepunkten eine Abzweigung einbauen -
ich würde diese löten (und mit Schrumpfschlauch schützen) - du kannst es auch mit Lüsterklemmen machen.. (ein Kabel rein --> mehrere raus)
am LED-Band wirst du definitiv löten müssen - da das band ja kein kabel an den passenden stellen dran hat.

die ordentlichen Controller haben meistens Schraub-Anschlüsse.

wenn du selbst keine Erfahrung mit Löten hast würde ich dir Empfehlen jemanden in deiner Umgebung zu finden der dir dabei helfen kann.
eine Möglichkeit in Städtischen Bereichen ist nach einem FabLab oder Hackerspace oder ähnlichem Ausschau zu halten.. (gibt es einige in ganz Deutschland) dort findest du bestimmt jemanden der dir helfen kann

Sonnige Grüße
Stefan

[Svensson]

Hi ich nochmal
langsam verstehe ich den Aufbau,
jetzt noch eine Frage : wäre es ein Problem wenn ich die Streifen unterschiedlich lang mache ?
also z.b 2 Stücke mit 3,5m und 2 mit 2,5 m ? und beidseitig einspeise?
auf meinen Controller steht bei 24 V 3x 33W und auf den LED Leisten steht 7,2 W pro Meter.ist das dann pro Strang gemeint oder bei höchstlast Weiß ?
Habe jetzt ein Set gesehen http://www.amazon.de/Meter-Set-Controll ... B00876IO5M
das wären 12 m , wird aber wohl nicht sehr gut sein oder?Lieber selbst bauen mit 4 Stückchen?
Dankeschön
MFG Sven

[Light]

Hi Sven,

du kannst die Streifen auch unterschiedlich lang machen -
um so gleichmäßiger um so besser... allerdings wird das wahrscheinlich nicht sooo viel sichtbar ausmachen.
zum Controller:
wenn da steht 3x33W dann sind das max. 99W gesamt. (logisch )
wenn der LED-Streifen mit 7,2W angegeben ist sollte das die maximal Leistung des Streifens sein (also alle drei LED-Farben 100% an - das ergibt im seltensten Fall weiß...)

zu dem Set:
der LED-Streifen in diesem hat nur 30LEDs/meter - also nur halb so viele leds wie der hier im shop.

Was die Qualität angeht - tja das weiß du vorher bei diesen Sets nicht..
nen Freund hat auch sowas gekauft gehabt und da hat das Netzteil nach 1Monat den Geist aufgegeben.
Das ersatz Netzteil was er vom Händler bekommen hat hat auch nicht viel länger gehalten...
es kann sein das LEDs schnell altern oder der Controller irgenwann zicken macht..
(passieren kann das alles bei teuren sowie bei günstigen Produkten.)
Hier kommt es natürlich auch darauf an ob das deine Hauptbeleuchtung ist oder nur eine Dekoration..
ich persönlich lege sehr hohen wert auf gutes Licht und mich würde auch jedes leichteste Flackern stören.
(das entscheidet sich allerdings hauptsächlich im Controller - weniger vom LED-Band)
du kannst ja auch mal ein 50cm stück hier aus dem Shop im direkten Vergleich zu einem günstigen Streifen setzen -
Ich fände so ein Foto im Direktvergleich interessant

sonnige grüße
stefan
